ગ્રીડ માળખું ટર્મિનલ સ્ટીલ બાંધકામ

ગ્રીડ માળખું એ અવકાશી બાર સિસ્ટમ છે. બારને નિયમિત પેટર્નમાં ગોઠવવામાં આવે છે અને એક અભિન્ન સ્ટ્રેસ-બેરિંગ માળખું બનાવવા માટે સાંધાઓ દ્વારા જોડાયેલા હોય છે. અમારી ફેક્ટરી દ્વારા બનાવેલ ગ્રીડ સ્ટ્રક્ચર ટર્મિનલ સ્ટીલ કન્સ્ટ્રક્શન આ માળખું અપનાવે છે, જે વિશાળ અને ભવ્ય આંતરિક દૃશ્યો તેમજ ઉત્કૃષ્ટ સ્થાપત્ય સૌંદર્ય શાસ્ત્ર બનાવે છે.

ત્યાં ત્રણ મુખ્ય પ્રકારનાં ગ્રીડ માળખાં છે:

આ માળખું ઉત્કૃષ્ટ યાંત્રિક પ્રદર્શન, હલકો વજન, ઉચ્ચ કઠોરતા, અનુકૂળ સિસ્મિક પ્રતિકાર, ઓછી કિંમત અને સરળ રચના સહિત બહુવિધ ગુણો ધરાવે છે. તે ટર્મિનલ, હેંગર, સ્ટેડિયમ, થિયેટર, પ્રદર્શન હોલ અને રેલ્વે સ્ટેશનો પર વ્યાપકપણે લાગુ પડે છે. ટર્મિનલ ઇમારતો માટે તેના મુખ્ય ફાયદા નીચે મુજબ છે:

✔ અલ્ટ્રા-લાંબા સ્પાન કૉલમ-ફ્રી જગ્યા

✔ ઉચ્ચ ક્લિયરન્સ અને જગ્યા ધરાવતી દૃશ્યતા

✔ જટિલ છત આકાર; ઉત્તમ સિસ્મિક કામગીરી

✔ ઝડપી બાંધકામ

✔ અન્ય લાંબા-ગાળાના ઉકેલોની તુલનામાં એકંદરે ઓછી કિંમત

FAQ

Q1: ગ્રીડ સ્ટ્રક્ચર, સ્પેસ ટ્રસ સ્ટ્રક્ચર અને જાળીવાળા શેલ સ્ટ્રક્ચર વચ્ચે શું તફાવત છે?

ગ્રીડ સ્ટ્રક્ચર એ સ્પેસ ટ્રસ અને જાળીવાળા શેલને આવરી લેતો સામાન્ય શબ્દ છે.

Q2: ટર્મિનલ બિલ્ડીંગ માટે મહત્તમ સ્પાન શું છે?

અમારી ગ્રીડ સ્ટ્રક્ચર ટર્મિનલ સ્ટીલ કન્સ્ટ્રક્શન કસ્ટમાઇઝ્ડ ડિઝાઇન સાથે 150 મીટરથી વધુ સુધી પહોંચી શકે છે.

Q3: ટર્મિનલના બાંધકામનો સમયગાળો કેટલો લાંબો છે?

ફેક્ટરી પ્રિફેબ્રિકેશન, ગ્રાઉન્ડ એસેમ્બલી અને ઇન્ટિગ્રલ લિફ્ટિંગ ટેક્નોલોજીને અપનાવીને, 9,600 ટન સ્ટીલ સ્ટ્રક્ચરની સ્થાપના 6 મહિનામાં પૂર્ણ થઈ શકે છે.

Q4: ગ્રીડ સ્ટ્રક્ચરનો સ્ટીલનો વપરાશ કેટલો છે?

તે નિયમિત ટ્રસ માટે 40 થી 60 કિગ્રા પ્રતિ ચોરસ મીટર, જટિલ માળખાં માટે 96 કિગ્રા પ્રતિ ચોરસ મીટર સુધીની છે.

Q5: ગ્રીડ સ્ટ્રક્ચર કયા આર્કિટેક્ચરલ આકારો અનુભવી શકે છે?

તે હાયપરબોલિક, વેવી અને ફ્રી-ફોર્મ વક્ર સપાટી જેવા જટિલ સ્વરૂપો બનાવી શકે છે.

પ્રોજેક્ટ અનુભવ અને ડિલિવરી

EHSSસ્ટીલ સ્ટ્રક્ચર ડિઝાઇન, સંશોધન અને વિકાસ, ઉત્પાદન, વેચાણ અને ઇન્સ્ટોલેશનમાં વિશેષતા ધરાવતું ઉચ્ચ-ગુણવત્તાવાળા અને પર્યાવરણને અનુકૂળ સ્ટીલ સ્ટ્રક્ચર એન્ટરપ્રાઇઝ છે. સાર્વજનિક ઇમારતો અમારા મુખ્ય વ્યવસાયના અવકાશ તરીકે સેવા આપે છે, જે મુખ્યત્વે વિશાળ-સ્પૅન અવકાશી માળખાં અને પ્રિફેબ્રિકેટેડ સ્ટીલ સ્ટ્રક્ચર્સને આવરી લે છે. સ્ટેશનો, પ્રદર્શન હોલ અને એરપોર્ટ ટર્મિનલ જેવા બાંધકામો માટે મોટા-પાકા અવકાશી માળખાં વ્યાપકપણે અપનાવવામાં આવે છે.

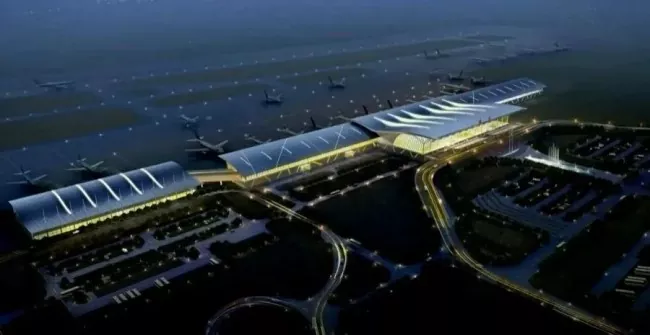

યુલીન યુયાંગ એરપોર્ટ, યુયાંગ ડિસ્ટ્રિક્ટ, યુલીન સિટી, શાનક્સી પ્રાંત, ચીનમાં આવેલું એક વિશાળ-સ્પાન અવકાશી માળખું છે જે EHSS દ્વારા સ્ટીલ ગ્રીડ સ્ટ્રક્ચરનો ઉપયોગ કરીને બનાવવામાં આવ્યું છે, જેનું બાંધકામ સ્કેલ 28,600 ચોરસ મીટર છે. તે EHSS દ્વારા બનાવવામાં આવેલ ક્લાસિક ટર્મિનલ પ્રોજેક્ટ છે અને અમારા ગ્રીડ સ્ટ્રક્ચર ટર્મિનલ સ્ટીલ કન્સ્ટ્રક્શન પ્રોડક્ટનો લાક્ષણિક કેસ છે. 4D-ક્લાસ સિવિલ ટ્રાન્સપોર્ટ એરપોર્ટ તરીકે, તે શાનક્સી પ્રાંતમાં બીજા સૌથી મોટા ઉડ્ડયન હબ તરીકે સેવા આપે છે.

અમારા ગ્રીડ સ્ટ્રક્ચર ટર્મિનલ સ્ટીલ કન્સ્ટ્રક્શન પ્રોડક્ટ્સ ફેક્ટરીમાં સ્ટીલ ફ્રેમ ફિક્સેશન અને સ્પષ્ટ માર્કિંગ સાથે પેક કરવામાં આવે છે. મોટા ઘટકો કન્ટેનર ટ્રેલર દ્વારા વિતરિત કરવામાં આવે છે. આદર્શ પરિસ્થિતિઓમાં એક ટ્રક લોડ કરવામાં આશરે 10 મિનિટનો સમય લાગે છે, જ્યારે બાહ્ય અનિયંત્રિત પરિબળો સામાન્ય રીતે પ્રક્રિયાને કન્ટેનર દીઠ 1-2 કલાક સુધી લંબાવે છે.

સામાન્ય રીતે મોટા પ્રોજેક્ટ્સ માટે દરરોજ 8 કન્ટેનર લોડ કરી શકાય છે, જેમાં પ્રત્યેકનું નેટ વજન લગભગ 20 ટન છે. તમામ માલસામાન એક અઠવાડિયાની અંદર મોકલી શકાય છે, અને ટ્રાન્સસેનિક ડિલિવરી લગભગ 30 દિવસમાં સમાપ્ત થાય છે.

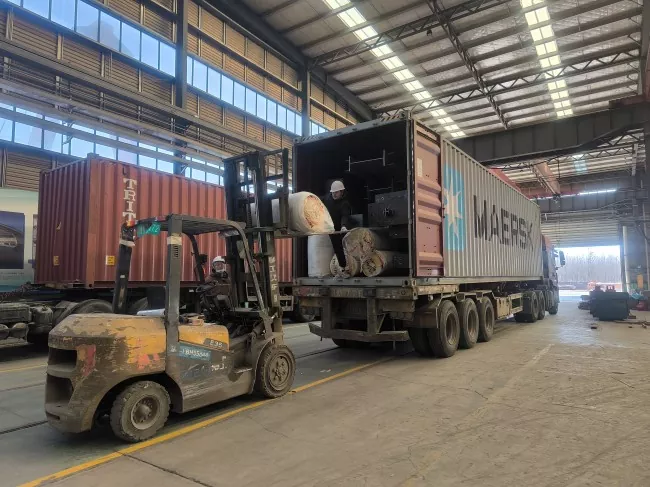

ઓન-સાઇટ પેકેજીંગ ચિત્રો

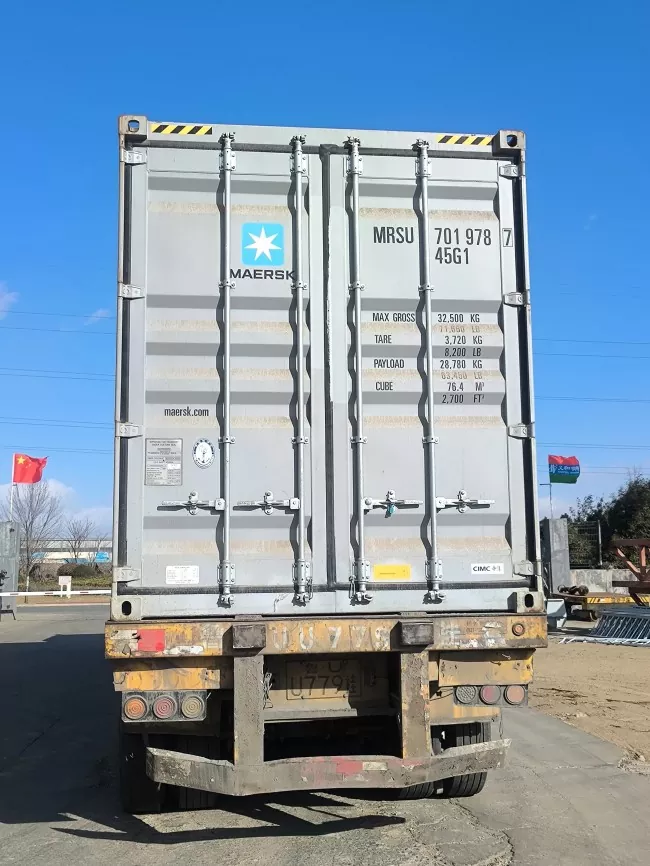

ઉત્પાદન સંપૂર્ણપણે પેક
