સ્ટીલ સ્ટ્રક્ચર્સ (સ્ટીલ ફ્રેમ્સ) માટે બાંધકામ પ્રક્રિયા ધોરણો

1. સ્ટીલ ફ્રેમ લિફ્ટિંગ ચેક (હોઇસ્ટિંગ કેલ્ક્યુલેશન)

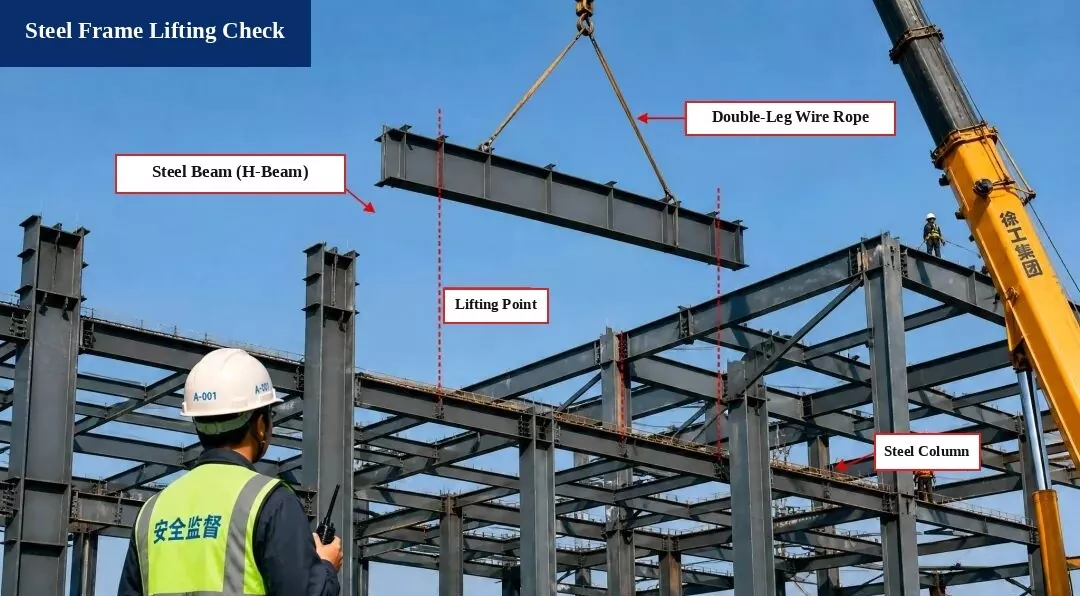

એક્સટ્રેક્ટેડ ફોટો લેબલ્સ:લિફ્ટેડ ભાગ: સ્ટીલ બીમ (એચ-બીમ) | લિફ્ટિંગ સ્લિંગ: ડબલ-લેગ વાયર રોપ સ્લિંગ | લિફ્ટિંગ પોઈન્ટ પોઝિશન | સ્ટીલ ફ્રેમ કૉલમ | સેફ્ટી સુપરવાઈઝર (હેલ્મેટ A-001) | ક્રેન: XCMG ગ્રુપ

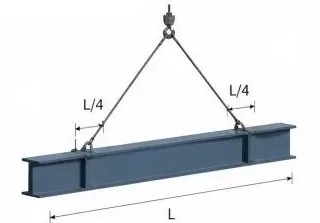

I. લિફ્ટિંગ ડાયાગ્રામ

સભ્ય:સ્ટીલ બીમ H500×200×10×16, લંબાઈ L = 12.0 મીટર

લિફ્ટિંગ પોઈન્ટ્સ:બીમના દરેક છેડેથી L/4 પર સેટ કરો

સ્લિંગ એંગલ:α ≈ 60°

II. લોડ ગણતરી

1. બીમનું સ્વ-વજન:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. ડાયનેમિક લોડ ફેક્ટર:1.1 લો

3. સ્લિંગનું વજન:અવગણાયેલ (નજીવી)

4. કુલ લિફ્ટિંગ લોડ:
P = G × 1.1 = 219.9 kN

5. સ્લિંગ ટેન્શન (સંતુલિત ભાર):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. સ્લિંગ સેફ્ટી ચેક

1. સ્લિંગ પ્રકાર:φ20 સ્ટીલ વાયર દોરડું, બ્રેકિંગ લોડ Fb = 360 kN

2. સલામતી પરિબળ (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

પ્રમાણભૂત આવશ્યકતાઓને પૂર્ણ કરે છે!

નિષ્કર્ષ તપાસો:
લિફ્ટિંગ ઓપરેશન સલામત છે અને કોડ જરૂરિયાતોને પૂર્ણ કરે છે.

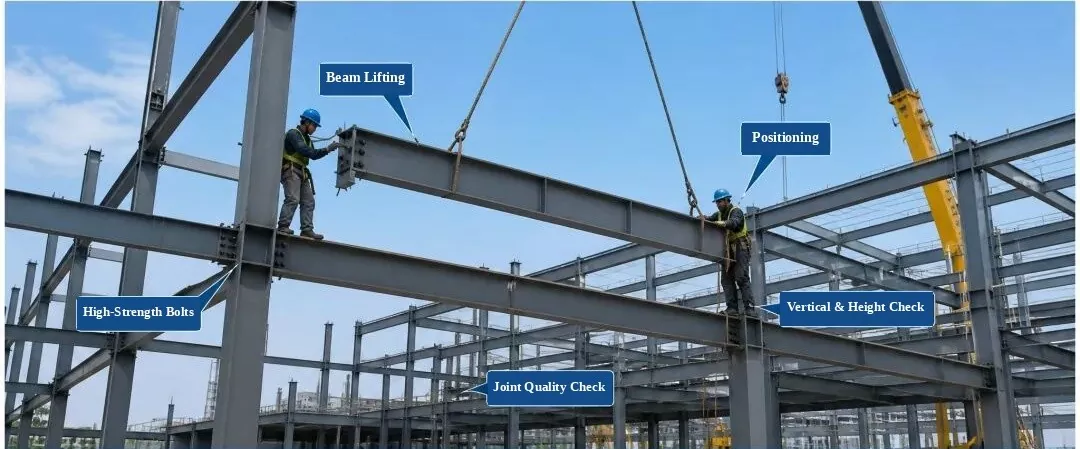

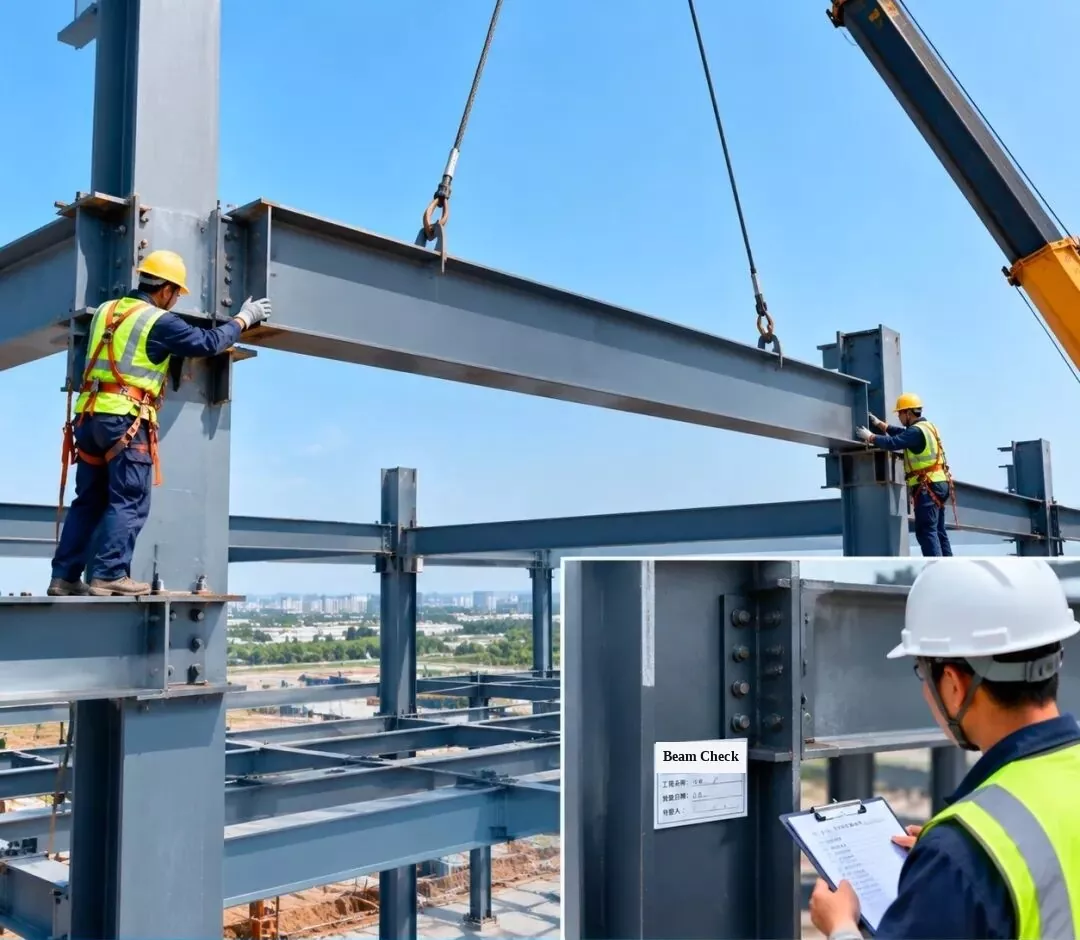

2. સ્ટીલ ફ્રેમ ઇન્સ્ટોલેશન અને ઇન્સ્પેક્શન — સ્ટીલ બીમ ઇન્સ્ટોલેશન

3. સ્ટીલ ફ્રેમ ઇન્સ્ટોલેશન અને ઇન્સ્પેક્શન — સ્ટીલ રૂફ ટ્રસ ઇન્સ્ટોલેશન

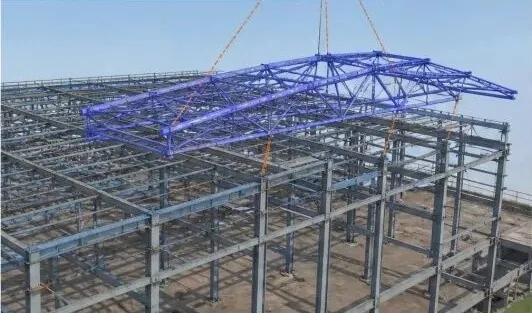

1. 3D BIM સિમ્યુલેશન:લિફ્ટિંગ પ્લાન અને ઇન્સ્ટોલેશન ઓર્ડરને સુધારવા માટે સ્ટીલની છત ટ્રસ ઇન્સ્ટોલેશનનું અનુકરણ કરો.

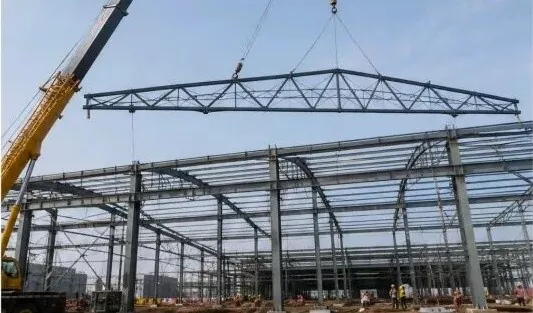

2. રૂફ ટ્રસ લિફ્ટિંગ:ટ્રસને ઉપાડવા માટે ટ્રક ક્રેનનો ઉપયોગ કરો અને તેને સંતુલિત રાખીને ધીમે ધીમે સ્થિતિમાં મૂકો.

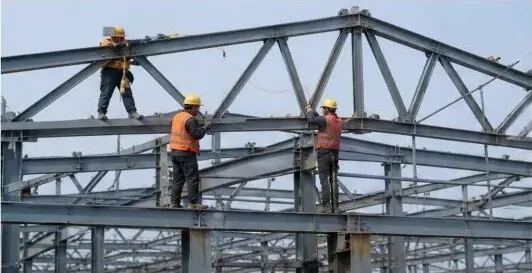

3. પોઝિશનિંગ અને ટેમ્પરરી ફિક્સિંગ:છત ટ્રસ સ્થાને છે તે પછી, તેને અસ્થાયી રૂપે સુરક્ષિત કરો અને તેની સ્થિતિ અને ઊંચાઈ (એલિવેશન) ને સમાયોજિત કરો.

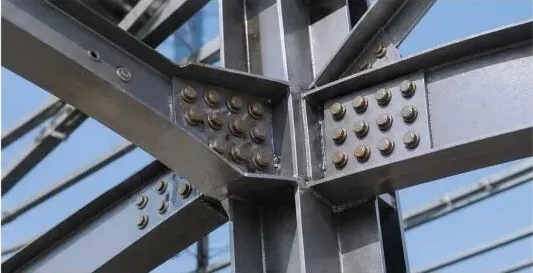

4. ઉચ્ચ-શક્તિ બોલ્ટ કનેક્શન:મજબૂત જોડાણ સુનિશ્ચિત કરવા માટે ડિઝાઇનના નિયમો અનુસાર ઉચ્ચ-શક્તિવાળા બોલ્ટને સજ્જડ કરો.

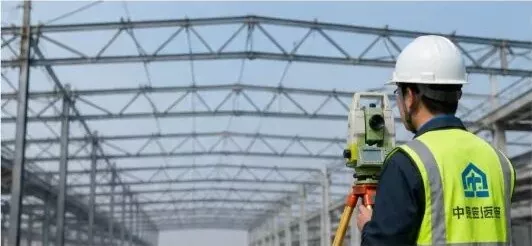

5. સ્થાપન નિરીક્ષણ:ટ્રસની ઊંચાઈ, સ્પેન, બેન્ડિંગ (ડિફ્લેક્શન) અને વર્ટિકલ એલાઈનમેન્ટ ચેક કરો કે તેઓ કોડને પૂર્ણ કરે છે તેની ખાતરી કરો.

6. નિરીક્ષણ રેકોર્ડ:નિરીક્ષણ પસાર કર્યા પછી, રેકોર્ડ ફોર્મ ભરો અને બાંધકામના આગલા પગલા પર આગળ વધો.

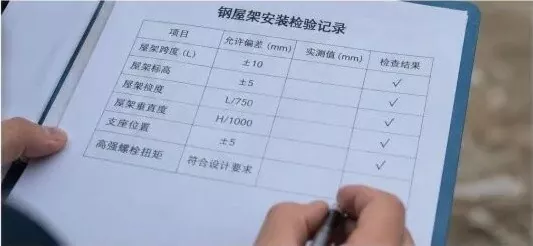

સ્ટીલ રૂફ ટ્રસ ઇન્સ્ટોલેશન ઇન્સ્પેક્શન રેકોર્ડ

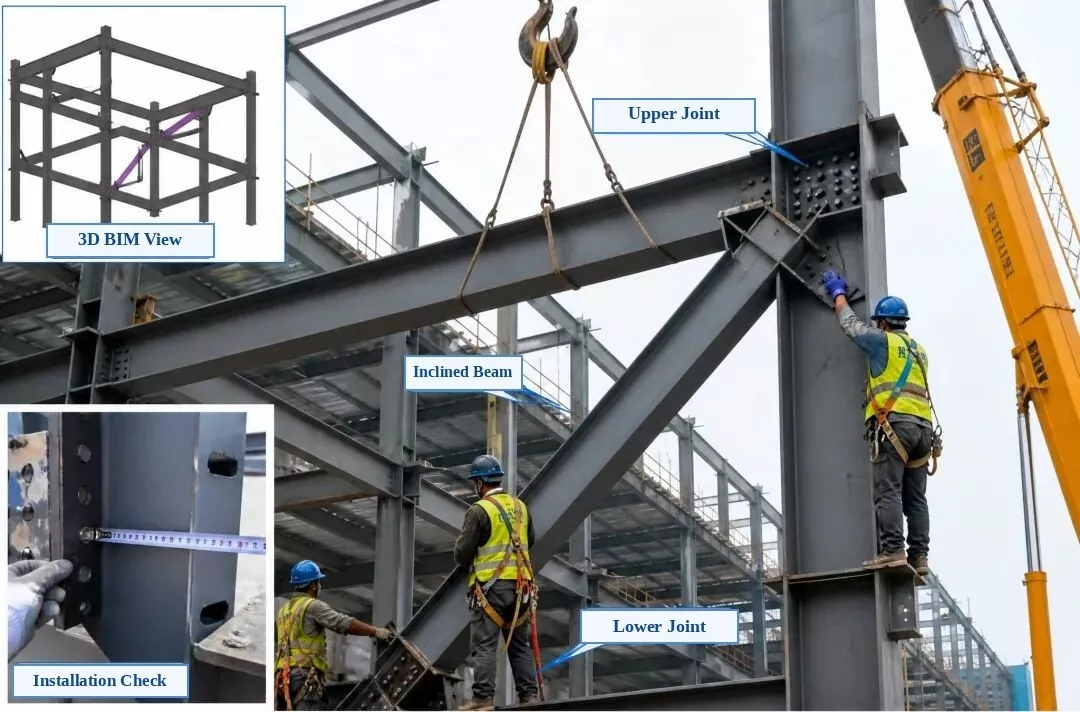

4. સ્ટીલ ફ્રેમ ઇન્સ્ટોલેશન અને ઇન્સ્પેક્શન — વલણવાળા સ્ટીલ બીમ ઇન્સ્ટોલેશન

એક્સટ્રેક્ટેડ ફોટો લેબલ્સ:ટોપ-ડાબે ઇનસેટ: 3D BIM વ્યૂ | નીચે-ડાબે ઇનસેટ: ઇન્સ્ટોલેશન ચેક | મુખ્ય ફોટો: અપર કનેક્શન જોઈન્ટ, ઈન્ક્લાઈન્ડ સ્ટીલ બીમ (ડાયગોનલ બ્રેસ), લોઅર કનેક્શન જોઈન્ટ

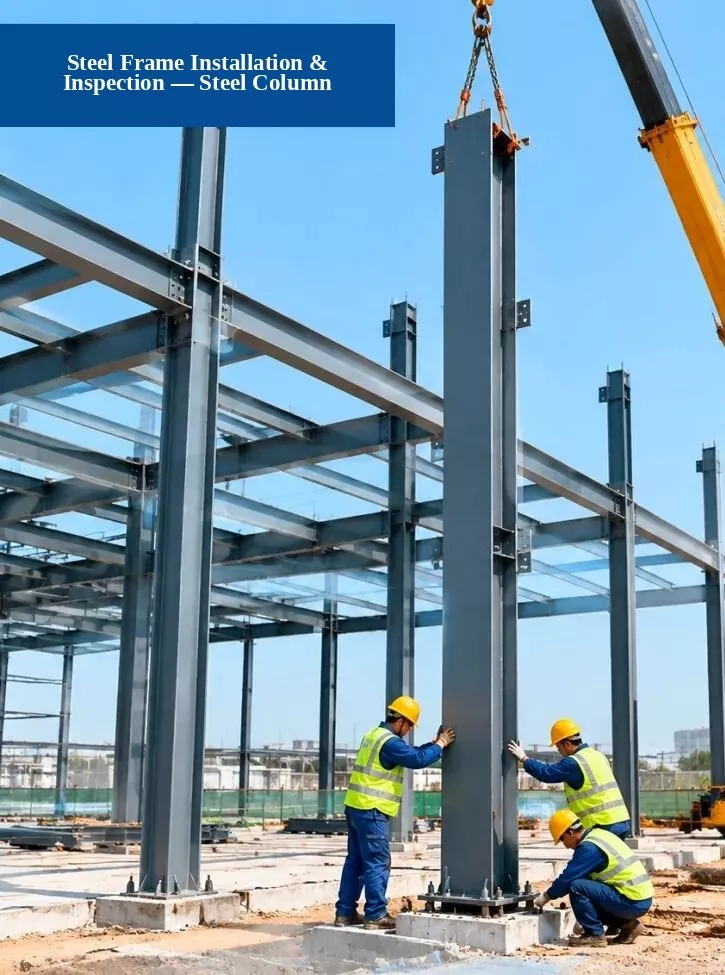

5. સ્ટીલ ફ્રેમ ઇન્સ્ટોલેશન અને ઇન્સ્પેક્શન — સ્ટીલ કોલમ ઇન્સ્ટોલેશન

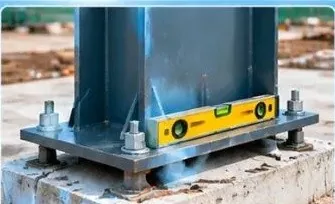

1. ફાઉન્ડેશન તપાસ:એન્કર બોલ્ટની સ્થિતિ, ફાઉન્ડેશનની ઊંચાઈ અને ફાઉન્ડેશનના પરિમાણો ડિઝાઇનની જરૂરિયાતોને પૂર્ણ કરે છે કે કેમ તે તપાસો.

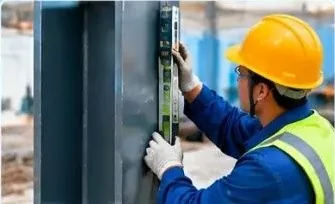

2. વર્ટિકલ એલાઈનમેન્ટ ચેક:સ્ટીલ સ્તંભ કેટલો સીધો (ઊભી) છે તે તપાસવા માટે કુલ સ્ટેશન, લેસર પ્લમ્બ અથવા સ્ટ્રેટેજ લેવલનો ઉપયોગ કરો.

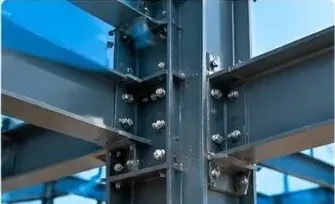

3. કનેક્શન ગુણવત્તા તપાસ:ઉચ્ચ-શક્તિવાળા બોલ્ટ, વેલ્ડ અને કનેક્શન પ્લેટો પ્રમાણભૂત આવશ્યકતાઓને પૂર્ણ કરે છે કે કેમ તે તપાસો.

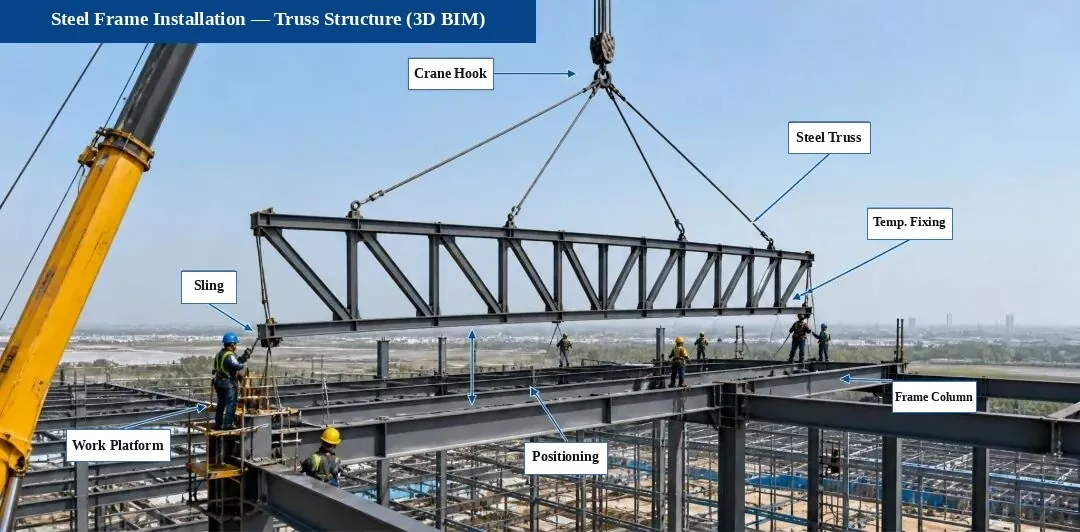

6. સ્ટીલ ફ્રેમ ઇન્સ્ટોલેશન — ટ્રસ સ્ટ્રક્ચર ઇન્સ્ટોલેશન (3D BIM ડાયાગ્રામ)

એક્સટ્રેક્ટેડ ફોટો લેબલ્સ:ક્રેન હૂક | સ્ટીલ ટ્રસ સ્ટ્રક્ચર | કામચલાઉ ફિક્સિંગ | લિફ્ટિંગ સ્લિંગ | હાઇ-વર્ક પ્લેટફોર્મ | સ્થાન પર સ્થાન | સ્ટીલ ફ્રેમ કૉલમ

મુખ્ય નિરીક્ષણ બિંદુઓ (સાઇટ ફોટા):

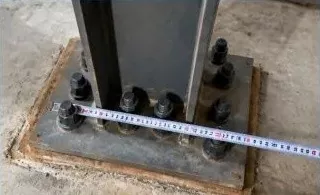

1. આધાર અને સંયુક્ત તપાસ

સપોર્ટ બોલ્ટ્સ, શિમ પ્લેટ્સ અને એમ્બેડેડ ભાગોની સ્થિતિ અને ઊંચાઈ તપાસો કે તેઓ ડિઝાઇન આવશ્યકતાઓને પૂર્ણ કરે છે તેની ખાતરી કરો.

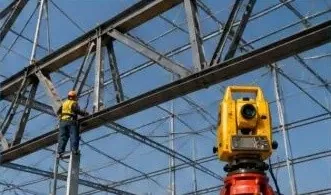

2. ટ્રસ સંરેખણ તપાસો

ટ્રસની મધ્યરેખા, ઊંચાઈ અને બેન્ડિંગને માપવા માટે કુલ સ્ટેશનનો ઉપયોગ કરો અને ગોઠવણી ગોઠવણો કરો.

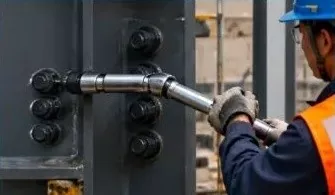

3. હાઇ-સ્ટ્રેન્થ બોલ્ટ ચેક

ઉચ્ચ-શક્તિવાળા બોલ્ટ્સની સંખ્યા, કદ અને ટોર્ક તપાસો અને કોડ દ્વારા આવશ્યકતા મુજબ તેનું ફરીથી પરીક્ષણ કરો.

નોંધ:આ પ્રોજેક્ટમાં ટ્રસ સ્ટ્રક્ચર ફેક્ટરીમાં પૂર્વ-એસેમ્બલ છે અને ચોક્કસ ઇન્સ્ટોલેશન, ગુણવત્તા અને સલામતીની ખાતરી કરવા માટે સાઇટ પરના વિભાગોમાં ઉપાડવામાં આવે છે.

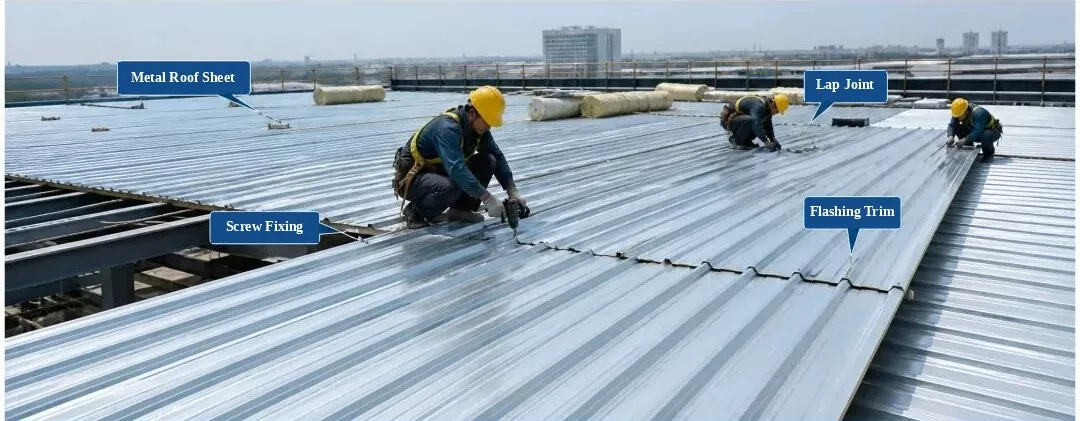

7. સ્ટીલ ફ્રેમ અને પ્રોફાઇલ કરેલી મેટલ રૂફ શીટની સ્થાપના અને નિરીક્ષણ

8. સ્ટીલ ફ્રેમ ઇન્સ્ટોલેશન અને ઇન્સ્પેક્શન — સ્ટીલ સીડી અને હેન્ડ્રેઇલ ઇન્સ્ટોલેશન

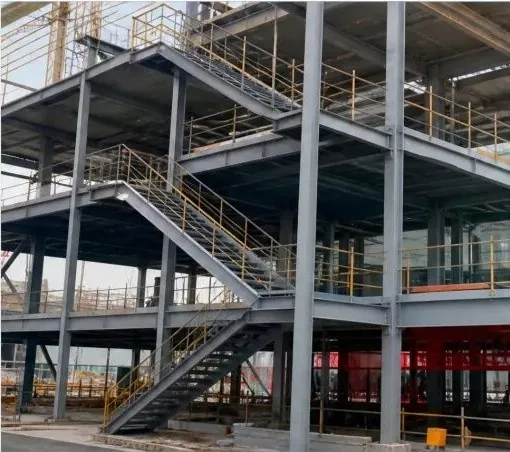

1. પૂર્ણ થયેલ સ્ટીલની સીડી અને હેન્ડ્રેલ્સ (સાઇટ ફોટો)

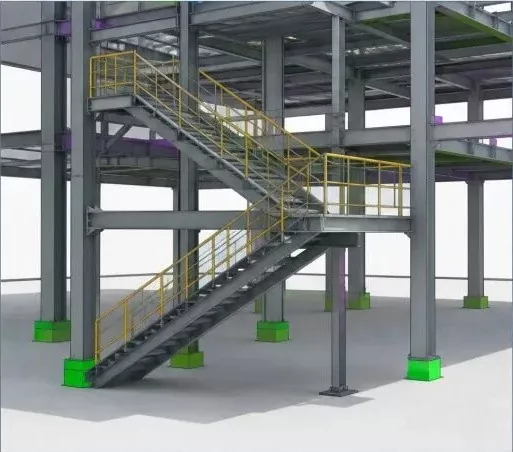

2. 3D BIM મોડલ (સ્ટીલ સીડી અને હેન્ડ્રેલ્સ)

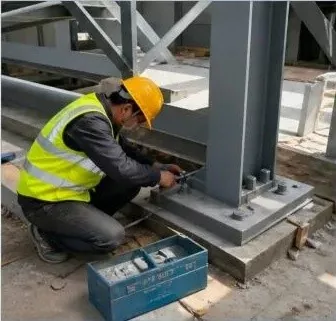

3. સ્ટીલ સ્ટેર ઇન્સ્ટોલેશન (સાઇટ વર્ક)

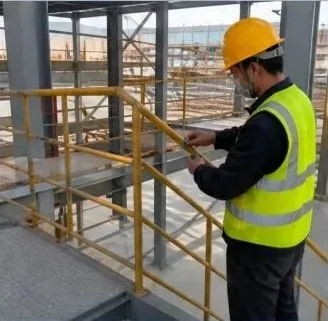

4. હેન્ડ્રેલ ઇન્સ્ટોલેશન (સાઇટ વર્ક)

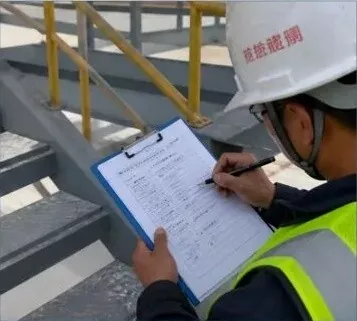

5. ઇન્સ્ટોલેશન ગુણવત્તા નિરીક્ષણ (સાઇટ તપાસ)
