સ્ટીલ માળખાકીય ઘટકો માટે સંપૂર્ણ માર્ગદર્શિકા: ગૌણ સભ્યો અને જોડાણ વિગતો

અગાઉના અંકમાં પ્રાથમિક લોડ-બેરિંગ સભ્યો અને સ્વાસ્થ્યવર્ધક અને સ્થિરતા સભ્યોની વિગતો અને લેઆઉટ રેખાંકનો દર્શાવવામાં આવ્યા હતા.સ્ટીલ માળખાકીયઘટકો આ સત્ર ગૌણ અને જોડાયેલ ઘટકો તેમજ જોડાણો અને માળખાકીય ફિટિંગ્સની રજૂઆત સાથે ચાલુ રહે છે. નીચે લાક્ષણિક લેઆઉટ સ્થિતિઓનું વર્ણન અને સ્ટીલ ઇમારતોમાં દરેક ઘટકની સંપૂર્ણ સૂચિ છે.

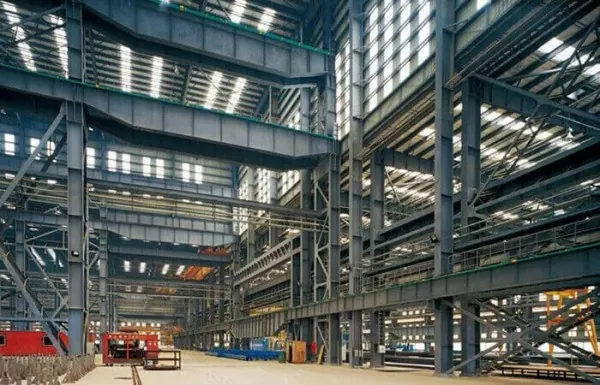

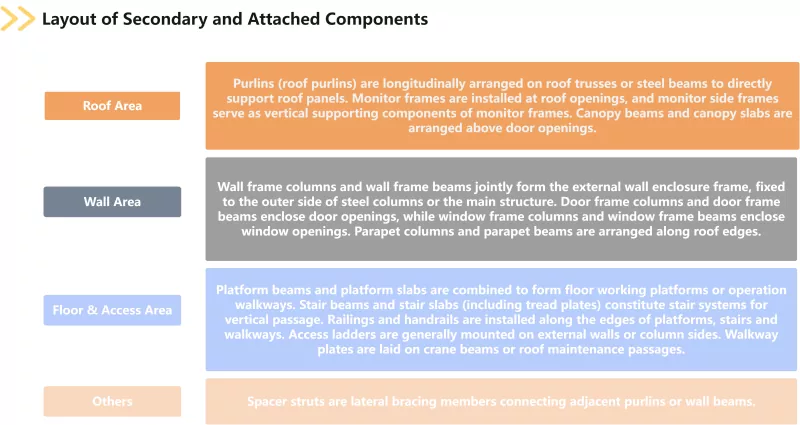

ગૌણ અને જોડાયેલ ઘટકોમાં પર્લીન્સ, દિવાલ ફ્રેમ કૉલમ, દિવાલ ફ્રેમ બીમ, મોનિટર ફ્રેમ, મોનિટર સાઇડ ફ્રેમ, દાદર બીમ, દાદર સ્લેબ, પ્લેટફોર્મ બીમ, પ્લેટફોર્મ સ્લેબ, રેલિંગ, હેન્ડ્રેલ્સ, એક્સેસ સીડી, વોકવે પ્લેટ્સ અને સ્પેસર સ્ટ્રટ્સ, ડોર ફ્રેમ કોલમ, ડોર ફ્રેમ બીમ, વિન્ડો ફ્રેમ બીમ, કોમ્પ્લેક્સ અને કોમ્પ્લેક્સ હોઈ શકે છે. સ્લેબ, પેરાપેટ કૉલમ અને પેરાપેટ બીમ. પર્લિનને છતની પર્લિન અને દિવાલ પર્લિનમાં પેટાવિભાજિત કરવામાં આવે છે, જ્યારે દાદરના સ્લેબ ચાલવાની પ્લેટને આવરી લે છે. બિડાણ, પેસેજ, ડેલાઇટિંગ અને વેન્ટિલેશન, ગૌણ અને જોડાયેલા ઘટકો જેવા મકાન કાર્યો હાથ ધરવાથી મુખ્ય માળખામાં પવનનો ભાર, બરફનો ભાર અને અન્ય લોડ ટ્રાન્સમિટ થાય છે. તે અનિવાર્ય ભાગો છે જે સ્ટીલ ઇમારતોની અખંડિતતા અને સેવા કાર્યોને સુનિશ્ચિત કરે છે.

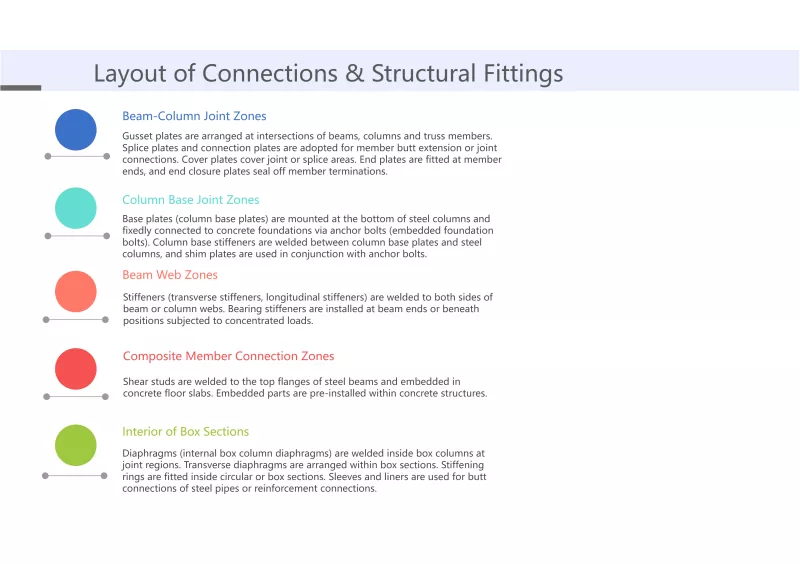

કનેક્શન્સ અને સ્ટ્રક્ચરલ ફિટિંગમાં ગસેટ પ્લેટ્સ, સ્ટિફનર્સ, બેરિંગ સ્ટિફનર્સ, શિમ પ્લેટ્સ, કનેક્શન પ્લેટ્સ, સ્પ્લિસ પ્લેટ્સ, કવર પ્લેટ્સ, એન્ડ ક્લોઝર પ્લેટ્સ, એન્ડ પ્લેટ્સ, બેઝ પ્લેટ્સ, કૉલમ બેઝ સ્ટિફનર્સ, કૉલમ એન્કર બોલ્ટ્સ, હાઇ-સ્ટ્રેન્થ બોલ્ટ્સ, એમ્બેડેડ પાર્ટ્સ, સ્ટિફનર્સનો સમાવેશ થાય છે. સ્લીવ્ઝ, લાઇનર્સ, સ્ટિફનિંગ રિંગ્સ, ડાયફ્રૅમ્સ અને ટ્રાંસવર્સ ડાયાફ્રેમ્સ. સ્ટિફનર્સને ટ્રાંસવર્સ સ્ટિફનર્સ અને લોન્ગીટ્યુડિનલ સ્ટિફનર્સમાં વિભાજિત કરવામાં આવે છે; બેઝ પ્લેટ્સમાં કોલમ બેઝ પ્લેટ્સનો સમાવેશ થાય છે; કૉલમ એન્કર બોલ્ટને એમ્બેડેડ ફાઉન્ડેશન બોલ્ટ તરીકે પણ ઓળખવામાં આવે છે; શીયર સ્ટડ્સને સ્ટડ કનેક્ટર્સ પણ કહેવામાં આવે છે; ડાયફ્રૅમ્સ બૉક્સ કૉલમ્સ માટે આંતરિક ડાયફ્રૅમ્સને આવરી લે છે. ની મહત્વપૂર્ણ શ્રેણી તરીકેસ્ટીલ માળખુંઘટકો, કનેક્શન્સ અને માળખાકીય ફિટિંગ્સ સીધા જ નિર્ધારિત કરે છે કે શું બધા લોડ-બેરિંગ સભ્યો અસરકારક રીતે સંકલનમાં કામ કરી શકે છે અને શું લોડ ટ્રાન્સફર પાથ સતત અને વિશ્વસનીય છે.

અત્યાર સુધી, માળખાકીય રચના દ્વારા વર્ગીકૃત કરાયેલ સ્ટીલ માળખાકીય ઘટકોની ચાર મુખ્ય શ્રેણીઓને અલગ પાડવામાં આવી છે. ઉપરોક્ત તમામ ઘટકો સ્ટીલની ઇમારતોના બાંધકામ રેખાંકનો પર દોરવામાં આવે છે, જે માળખાકીય ગણતરીના અહેવાલોમાં બળ વિશ્લેષણમાં સમાવિષ્ટ છે અને પૂર્ણ થયેલ માળખામાં કાયમી ધોરણે જાળવી રાખવામાં આવે છે. ઘટકોનું સંયોજન વિવિધ પ્રોજેક્ટ પ્રકારો સાથે બદલાય છે. દરેક પ્રકારના ઘટકોની કાર્યાત્મક સ્થિતિ અને લેઆઉટ તર્કની સાચી સમજ એ ચોક્કસ જથ્થાના બિલનું સંકલન કરવા અને વ્યાજબી રીતે વ્યાપક એકમ કિંમતો નક્કી કરવા માટે પૂર્વશરત છે, તેમજ સ્ટીલ સ્ટ્રક્ચર્સના ડિઝાઇન હેતુને સુરક્ષિત અને વિશ્વસનીય ભૌતિક ઇમારતોમાં રૂપાંતરિત કરી શકાય તેની ખાતરી કરવા માટેનો પાયો છે.
